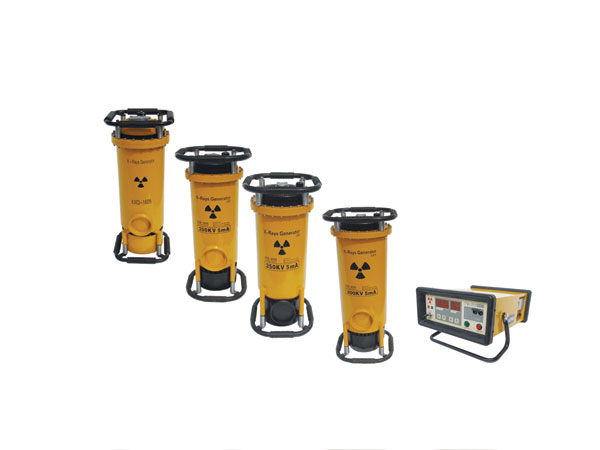

X射線探傷機
X射線探傷機
Ø 產品簡介：
歡迎使用新一代智能化便攜式充氣系列變頻X射線探傷機。它可廣泛用于國防工業、鍋爐、壓力容器、造船、造紙、石油化工、航空及工業機械等，是進行無損檢測的最理想設備。
它利用材料厚度對X射線吸收程度的差異，通過X射線透視攝片、從軟片上顯示出材料、零部件及焊縫的內部缺陷，根據觀察其缺陷的性質、大小和部位來評定材料式制品的質量。同時可檢定所屬設備安全運行，從而可防止由于材料內部缺陷，加工不良運行磨損等引起的重大事故。
攜帶式X射線探傷機分為定向、周向輻射探傷兩個系列：
XXQ-3005、XXQ-2505、XXQ-2005、XXQ-1605、XXQ-1005型為定向射線探傷機。
XXH-3005、XXH-2505、XXH-2005、XXH-1605、XXH-1005型為周向平靶X射線探傷機，特別適用于對環形焊縫的無損檢測。
XXH-3005A、XXH-2505A、XXH-2005A、XXH-1605A、XXH-1005A型為周向錐靶X射線探傷機，其射線輻射為正投影，特別適用于對封頭的無損檢測。
XXG-3005、XXG-2505、XXG-2005、XXG-1605、XXG-1005型為定向陶瓷X射線探傷機，其X射線管為波紋陶瓷管，使X射線發生器的體積更小，重量更輕，抗震動性能更佳，非常適合野外施工。
在選用上述兩種探傷機的同時，用戶可根據自己的需要，本公司可為您設計各種驅動機械自動裝置，大大減輕勞動強度、數倍的提高您的工效，同時更為您的健康配備設計防射線裝置和報警。
本公司射線探傷機，按照中華人民共和國機械標準JB/T7413-94、JB/T7412-94等標準生產制造。
本公司最新研制PiLOT-LGT-D型控制器，采用了高性能的微處理器控制系統和可控硅調壓控制電路以及大功率斬波器件，實現了準確的控制和相當?shù)目煽啃浴?/span>
它具有體積小、操作方便，工作穩定，特別適應各種惡劣條件與發電機組配合作業，
同時本控制器可通用于國內外探傷機匹配。這是我公司對探傷工業做出的卓越貢獻。
Ø PiLOT-LGT-D型X射線機控制器具有以下特點：
★ 防塵、防水面膜，輕觸按鍵和大字符LED顯示。
★ 可靠的安全鎖，可以鎖定開高壓鍵，防止誤操作，保護操作者。
★ 開機進行全面的自診斷，確定機器是否工作正常。
★ 可以記憶上次選定的曝光參數，便于連續化作業。
★ 可用按鍵直接準確的選擇曝光參數，顯示操作更直觀方便。
★ 可以記憶機器停用時間，自動進行相應的訓機操作。
★ 具備安全的保護功能，并可以顯示故障類型。
★ 高壓和毫安的緩升、緩降，可以有效的保護管頭。
★ 自動控制管頭按1：1方式工作和休息。
★ 具有延時啟動高壓的功能，便于操作者撤離危險區域。
★ 結構設計更加牢固輕巧，更便于現場操作。
★ 徹底把高壓和控制隔離，使機器工作更可靠安全。
★ 自動記錄管頭累計使用時間及使用強度，便于設備更新及維護。
本產品集國內外控制器的優點于一身，去除了通�？刂破鞯囊装l(fā)故障，使機器的運行更加安全和可靠，給您的工作帶來便捷和高效。當您拿到本產品說明書我們即建立了聯系，請您在使用前仔細閱讀使用手冊，以了解各種功能，同時還熱切希望用戶以您豐富的實踐經驗，為我們提出寶貴意見和建議，以使我們的產品不斷升級，將以優異的服務給您一個滿意的答復。
|
項目 |
分項目 |
技術數據 |
|
輸入 |
交流電源 |
單相50HZ AC220V ±10% |
|
輸出 |
X射線管電流（平均值） |
5mA |
|
高壓變壓器輸入電壓波動 |
±1% |
|
|
X射線發生器 |
冷卻方式 |
強迫風冷 |
|
絕緣方式 |
SF6氣體絕緣 |
|
|
安全工作壓力（20℃） |
0.35Mpa～0.45 Mpa |
|
|
工作環境 |
溫度 |
-30℃～+40℃ |
|
相對濕度 |
＜85% |
|
|
海拔高度 |
1000m |
|
|
最大穿透厚度條件 |
鋼板 |
A3 |
|
焦距 |
600㎜ |
|
|
曝光時間 |
5min |
|
|
膠片 |
天津V型，雙面鉛箔增感 |
|
|
暗室處理 |
溫度20℃+2℃顯影時間5 min |
|
|
黑度 |
D≥1.5 |
|
|
控制器 |
尺寸 |
360㎜×300㎜×145㎜ |
|
重量 |
12㎏ |
|
|
計時誤差 |
5 min10% |
|
|
|
|
|
|
工作方式 |
按1：1方式工作與休息，曝光時間最長可預置時間為9.5分鐘（5min） |
|
Ø 技術指標：
|
型號 |
XXG-1605 |
XXG-2005 |
XXG-2505 |
XXG-3005 |
XXG-3505 |
|
|
電源容量KVA |
>1.5 |
>2 |
>2.5 |
>3 |
>3.5 |
|
|
X射線管電壓KV |
60-160 |
100-200 |
150-250 |
170-300 |
200-350 |
|
|
X射線管 |
焦點尺寸mm |
0.8×0.8 |
2.0×2.0 |
2.0×2.0 |
2.3×2.3 |
2.8×3.0 |
|
輻射角度 |
40° |
40° |
40° |
40° |
40° |
|
|
X射線 發生器 |
外形尺寸mm |
225×225×550 |
285×285×615 |
320×320×620 |
340×340×720 |
340×340×720 |
|
穿透力mm |
19 |
30 |
39 |
50 |
60 |
|
|
重量kg |
16 |
23.5 |
32 |
37 |
38 |
|
|
控制器 重量 |
微機控制器kg |
10 |
10 |
10 |
10 |
10 |
|
模擬控制器kg |
12 |
12 |
12 |
12 |
12 |
|
周向陶瓷管X射線探傷機
Ø 技術指標：
|
型號 |
XXGpz—1605 |
XXGpz—2005 |
XXGpz—2505 |
XXGpz—3005 |
XXGpz—3505 |
||
|
電源容量KVA |
》1.5 |
》2 |
》2.5 |
》3 |
》3.4 |
||
|
X射線管電壓KV |
50-160 |
100-200 |
150-250 |
170-300 |
180-350 |
||
|
X射線管 |
焦點尺寸mm |
1.2×1.2 |
1.0×3.5 |
2.0×2.0 |
2.5×2.5 |
2.8×3.0 |
|
|
輻射角度 |
平耙 |
25°×360° |
25°×360° |
25°×360° |
25°×360° |
25°×360° |
|
|
錐靶 |
30°×360° |
30°×360° |
30°×360° |
30°×360° |
40°×360° |
||
|
X射線發生器 |
外形尺寸mm |
230×230×550 |
290×290×610 |
320×320×650 |
340×340×840 |
345×345×800 |
|
|
平靶 |
15 |
27 |
37 |
47 |
55 |
||
|
錐靶 |
12 |
24 |
34 |
40 |
50 |
||
|
重量kg |
15 |
20 |
27 |
32 |
43 |
||
|
控制器重量 |
微機控制器kg |
10 |
10 |
10 |
10 |
10 |
|
|
模擬控制器kg |
12 |
12 |
12 |
12 |
12 |
||
周向玻璃管X射線探傷機
Ø 技術指標：
|
型號 |
XXHA-1005 |
XXH-1605 |
XXH-2005 |
XXH-2505 |
XXH-3005 |
XXH-3505 |
|
|
電源容量KVA |
》1.2 |
》1.5 |
》2 |
》2.5 |
》3 |
》3.4 |
|
|
X射線管電壓KV |
50-100 |
60-160 |
100-200 |
150-250 |
170-300 |
180-350 |
|
|
X射線管 |
焦點尺寸mm |
1.0×3.5 |
1.0×3.5 |
1.0×3.5 |
1.0×2.4 |
1.0×2.3 |
1.0×5.0 |
|
輻射角度 |
30°×360° |
30°×360° |
30°×360° |
30°×360° |
30°×360° |
40°×360° |
|
|
平靶 |
25°×360° |
25°×360° |
25°×360° |
25°×360° |
25°×360° |
25°×360° |
|
|
X射線發生器 |
外形尺寸mm |
190×190×520 |
225×225×585 |
285×285×665 |
320×320×730 |
345×345×830 |
345×345×800 |
|
錐靶 |
4 |
12 |
24 |
34 |
40 |
50 |
|
|
平靶 |
6 |
15 |
27 |
37 |
47 |
55 |
|
|
重量kg |
11.4 |
16.7 |
20 |
37 |
41 |
43 |
|
|
控制器重量 |
微機控制器 |
10kg |
10 kg |
10 kg |
10 kg |
10 kg |
10 kg |
|
模擬控制器 |
12kg |
12 kg |
12 kg |
12 kg |
12 kg |
12 kg |
|
定向玻璃管X射線探傷機
Ø 技術指標：
|
型號 |
XXQ-1005 |
XXQ-1605 |
XXQ-2005 |
XXQ-2505 |
XXQ-3005 |
XXQ-3505 |
|
|
電源容量KVA |
>1.2 |
>1.5 |
>2 |
>2.5 |
>3 |
>3.4 |
|
|
X射線管電壓KV |
50-100 |
60-160 |
100-200 |
150-250 |
170-300 |
180-350 |
|
|
X射線管 |
焦點尺寸mm |
0.8×0.8 |
0.8×0.8 |
1.5×1.5 |
2.0×2.0 |
2.3×2.3 |
2.8×3.0 |
|
輻射角度 |
40° |
40° |
40° |
40° |
40° |
40° |
|
|
X射線發生器 |
外形尺寸mm |
190×190×520 |
225×225×585 |
285×285×615 |
320×320×730 |
345×345×830 |
345×345×800 |
|
穿透力mm |
8 |
18 |
30 |
40 |
50 |
60 |
|
|
重量kg |
11.4 |
17.7 |
24 |
35 |
46 |
43.5 |
|
|
控制器重量 |
微機控制器 |
10kg |
10kg |
10kg |
10kg |
10kg |
10kg |
|
模擬控制器 |
12kg |
12kg |
12kg |
12kg |
12kg |
12kg |
|
